Vybavení

Při výběru vybavení na kurz jsem chtěl pořídit to, co sám používám, nebo bych s čistým svědomím používal. Zde najdete seznam vybavení, které jsem nakonec vybral, důvody proč a případně tipy na alternativy. Přidal jsem odkazy na prodejce, kde dané vybavení lze pořídit s cenou platnou v době přípravy tohoto seznamu. V akcích lze často dané vybavení sehnat levněji a rozhodně existují levnější i kvalitnější alternativy. Některé odkazy jsou affiliate a při nákup přes ně mohu dostat drobnou provizi, kterou budu moci využít při nákupu dalšího vybavení 🙂

👨‍🏭 Pájení

Páječka

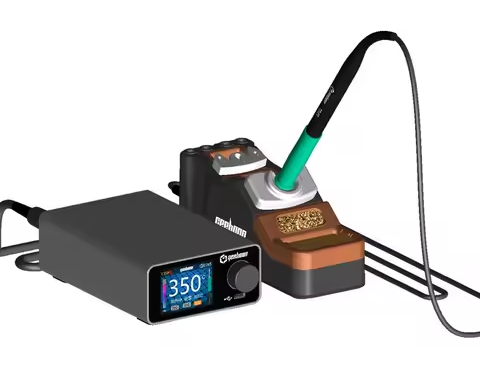

Na kurzu používáme pájecí stanici Geeboon TC22 s ručkou C245 a lepším stojánkem SDC02. Jedná se o klon stanic JBC, které osobně považuji za etalon pájecích stanic. Vybral jsem je kvůli vysokému výkonu (nahřeje opravdu za jednotky vteřin) a systému pro rychlé měnění hrotů – to je opravdu užitečná vlastnost, protože si za pochodu vyměníte hrot za takový, který je zrovna ideální pro danou činnost nebo součástku.

Na doma a na cesty používám Pinecil , funguje z USB-C a je velmi lehká.

Tavidlo

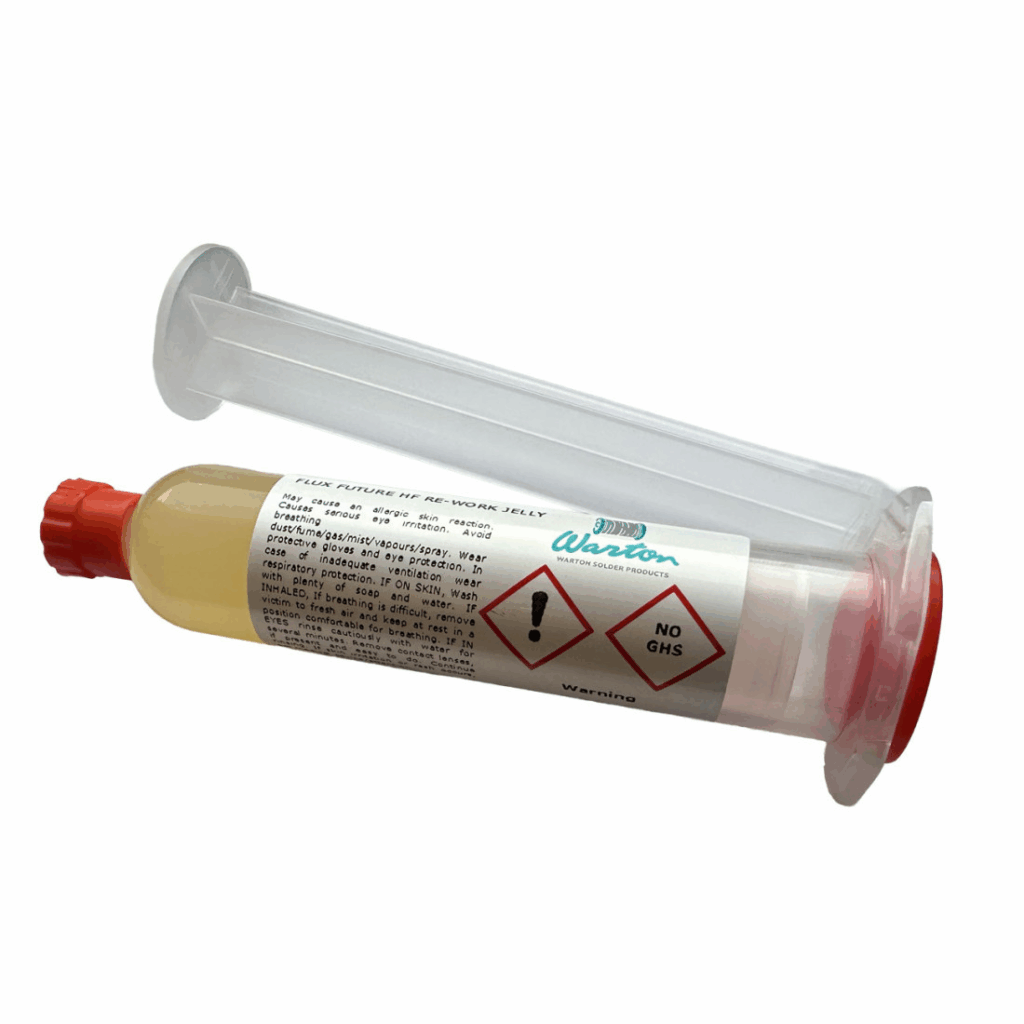

Trvalo mi mnoho let, než jsem zjistil, jaký velký efekt má používání kvalitního tavidla. Mnoho let spokojeně používám Warton Future HF (ROL0) a tak ho samozřejmě používáme i na kurzu. Je bezoplachové (ale i tak je dobré PCB pak očistit pomocí IPA), nekorozní a má dobrou konzistenci. Patří sice k dražším, ale jedna tuba mi typicky vydrží několik let.

Cín

Výběr dobrého pájecího cínu (pájky) může být v dnešní bezolovnaté době docela oříšek. Klasická olovněná Sn60Pb40 pájka má velmi dobré vlastnosti a dobře se s ní pájí. Dlouho mi trvalo, než jsem konečně našel bezolovnaté, se kterými se pracuje skoro stejně dobře, jako s olovnatou, jen to chce vyšší teplotu (330 °C). Našel jsem si 2 favority, se kterými se mi velmi dobře pracuje a nejsou extrémně drahé.

• Felder SN100+ (oranžová špulka na kurzu)
• Weller WSW SCN M1 (hnědá špulka na kurzu, trochu smrdí tavidlo)

Nejčastěji používám průměr 0.8mm, ale i 1mm je ok. Pro malé SMD je dobré jít na 0.5mm.

Při pájení s olovnatou pájkou je opravdu dobré dodržovat mytí rukou po práci – to je jeden z důvodů, proč na kurzu používáme bezolovnatou.

Třetí ruka

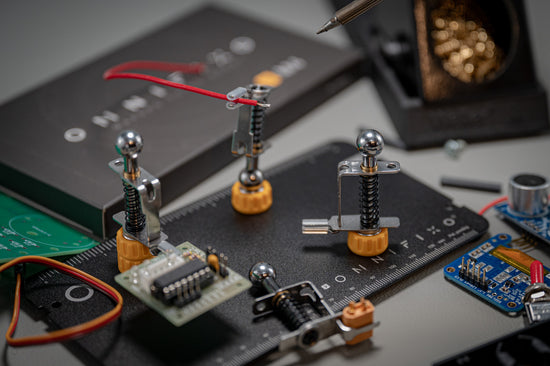

Ruční pájení vyžaduje poměrně hodně rukou a protože jejich počet má většina z nás omezený, tak se hodí nejrůznější pomůcky, které další končetiny přidávají. Nejsem velký příznivce klasické levné „třetí ruky s lupou“ za stokorunu – typicky není dostatečně pevná a krokodýlky mohou poškodit izolaci. Absolutně jsem si oblíbil Omnifixo – opravdu praktické magnetické držáčky. Jsou docela drahé, ale mohu je opravdu doporučit.

Pokud bych chtěl ušetřit, tak bych si raději než „třetí ruku s lupou“ pořídil držáček PCB např. ZD-11e – na PCB je mnohem lepší než krokodýlky. Na spájení 2 drátků bych si pak vytisknul nějaký „soldering jig„.

Odsávačka

Na odsání cínu z míst, kde být nebyl je dobré mít po ruce odsávačku. V reálu ji nepoužívám příliš často, ale osvědčila se mi tato základní se silikonovou trubičkou.

Tato odsávačka je zřejmě klon ENGINEER SS-02, který už se nedělá, ale má novější náhradu SS-03.

Solder Wick

Mnohem víc, než odsávačku používám odsávací lanka. Nejen na klasické odstraňování cínu, ale i na přípravu tenké vrstvy cínu na SMD pady. Jsem obecně spokojený se značkou Goot Wick u Pájeníčka.

Fume Extractor

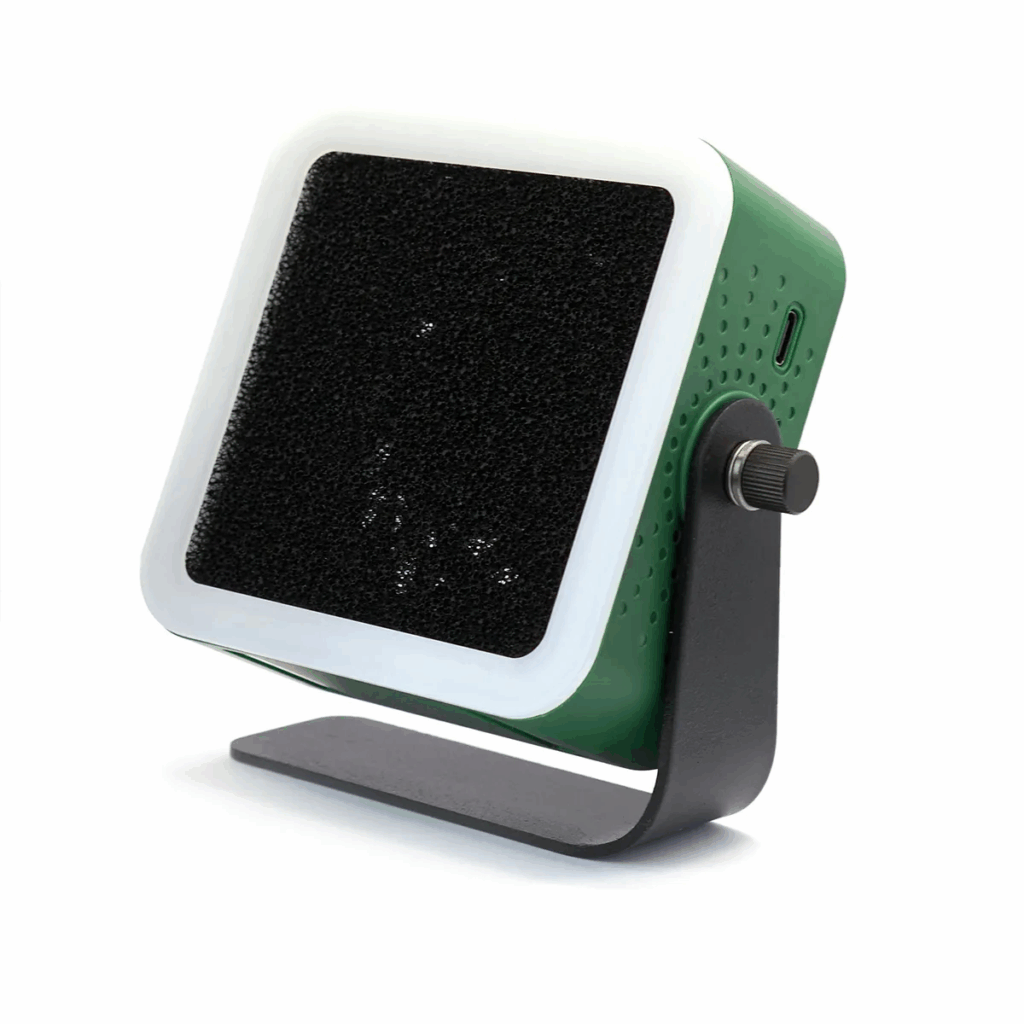

Chtěl jsem nějaký praktický a aby nebyl moc hlučný. Vybral jsem kompaktní nabíjecí 2uul AIOLOS, které mají i lampičku a 2 rychlosti.

Horký vzduch

Na kurzu s horkým vzduchem sice nepracujeme, ale sám ho používám pro opravy, odpájení a pro zapájení malých SMD. Mám Fnirsi SAG-55 – hlavní výhodou je kompaktnost, ale nemá příliš intuitivní ovládání. Pokud bych neřešil prostor, tak by stejnou a možná i lepší službu odvedly základní modely YIHUA.

Fnirsi SAG-55 na Aliexpress

Jako pájecí pastu používám Chip Quik SMD291AX – olovnatou, až začne docházet, tak budu zkoumat i bezolovnaté alternativy.

🗜️ Pomůcky

Bread board

Během kurzu zapojujeme mnoho věcí na breadboardu. Doporučuji se vyhnout levným čínským breadboardům a vybrat si kvalitnější značku, jinak se může stát, že brzy začnete řešit špatné kontakty (a nebo ne, když máte štěstí 🙂 ). Kvůli podobným špatným zkušenostem na breadboardy mnoho lidí zanevřelo. Mám skvělé zkušenosti se značkami Wisher a BusBoard (ta je o kousek praktičtější):

Propojovací káblíky

Když už máte kvalitnější breadboard, mohou se hodit i kvalitnější projovací káblíky. Mám ověřené silikonové od Adafruit – nemotají se, jsou příjemně ohebné a nemají ošizené konektory.

Multimetr

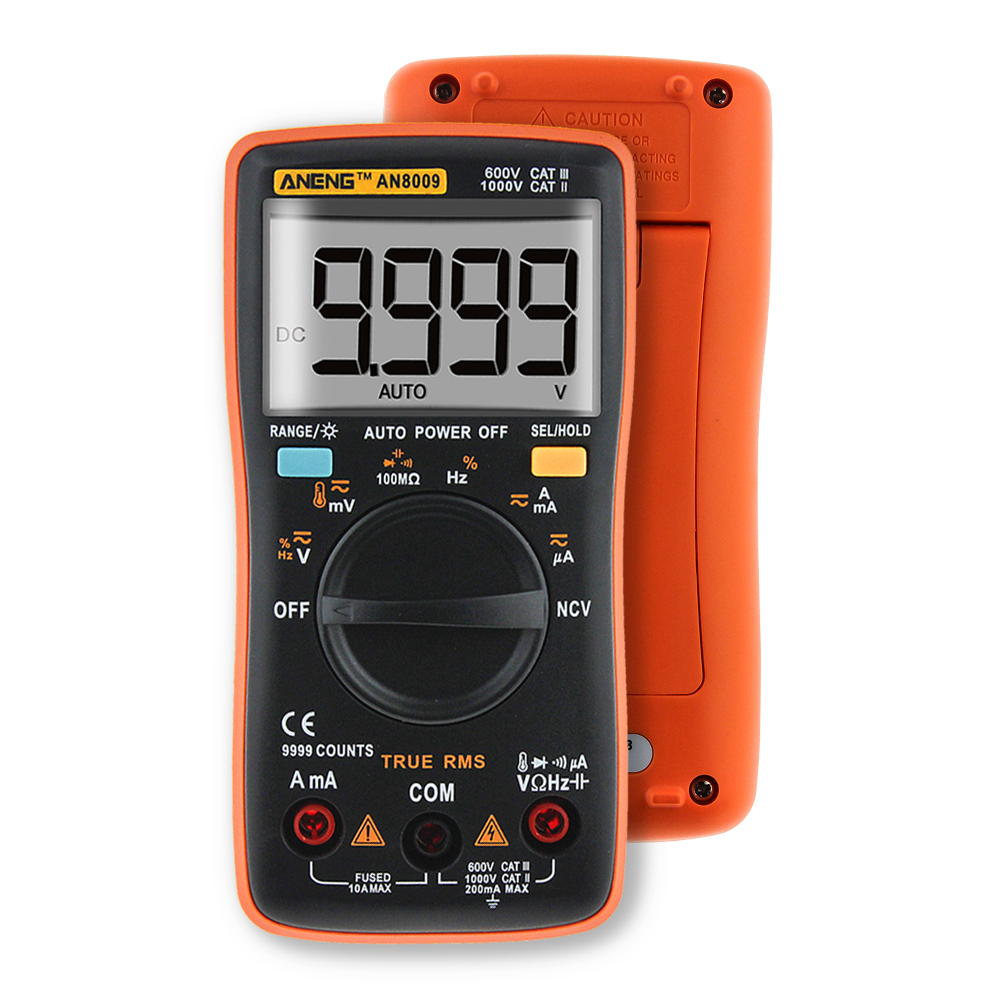

Používáme primárně multimetry Aneng 8009 a o něco starší Aneng 8008. Je to velmi levný multimetr, který je ale rozumně přesný, měří vše podstatné, je True RMS (lépe měří střídavé signály, které nejsou sinusové) a má autorange. Model 8008 a 8009 se liší v tom, že 8009 má navíc NCV (Non-Contact Voltage – detekce přítomnosti střídavého napětí) a teplotní senzor. 8008 má zase navíc možnost generování obdélníkového signálu. Myslím, že to jsou ideální domácí hobby multimetry.

Zdroj

Většinu věcí na kurzu napájíme z USB. Na něco je ale dobré použít regulovatelný zdroj – ukazuje spotřebu a lze přepnout na mód konstantního proudu pro LEDky.

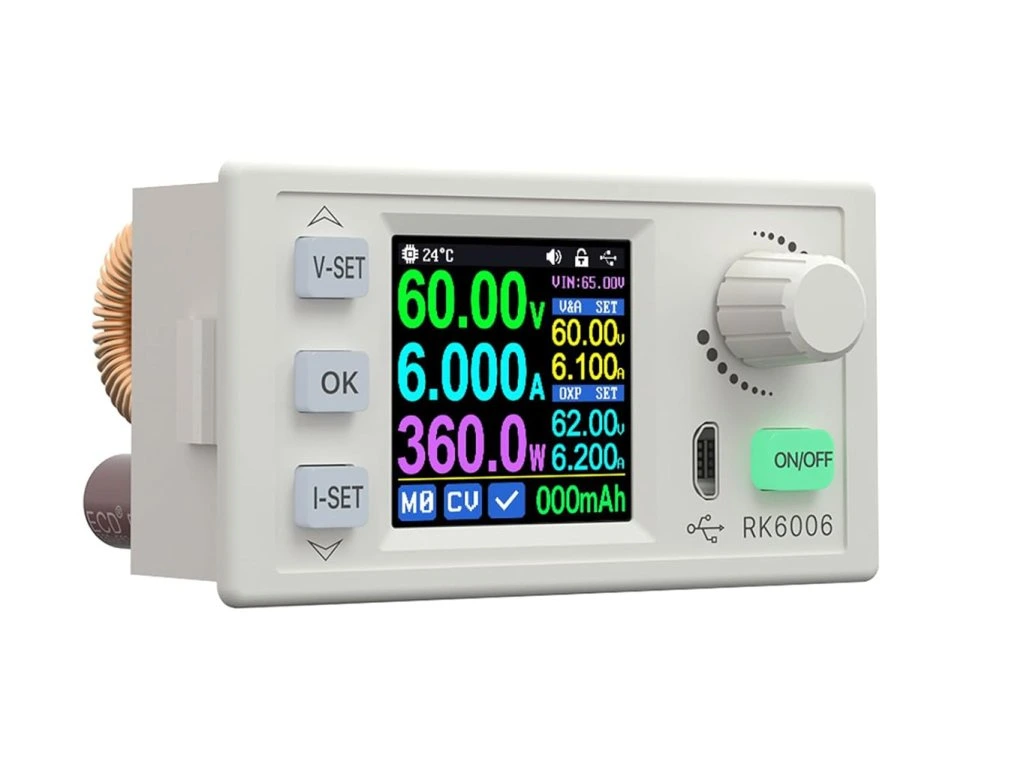

Používáme základní kompaktní zdroj Riden RK6006. Chiptron má článek o zdrojích Riden.

Zdroj je potřeba nějak napájet, já ho často napájím pomocí USB PD kabelu 20V. Také je dobré si k němu vytisknout krabičku, mám tuto.

Lupa/Mikroskop

Pro pájení malých SMD se může hodit lupa s ovětlením. Na kurzu nepoužíváme nic speciálního, ale mám na vyzkoušení několik levných lup:

Zkusit si můžete i dražší PCBite , které má magentický držák (a tím je vhodná pro Omnifixo), ale nemá osvětlení.

Při ukazování práce na PCB používám na kurzu i digitální mikroskop. Mám tam starší Andonstar AD409. Kdybych ho kupoval dnes, tak bych klidně zvolil například ten, co má skladem Pájeníčko.

Podložka

Na kurzu používáme běžnou modelářskou podložku A2, na které je pak ještě obyčejná silikonová podložka. Na kurzu mám S160 30x45cm – nicméně uzavíratelné přihrádky nejsou stejně moc praktické, volil bych obdobnou velikost v ceně kolem 200Kč.

Pozor, tento setup podložek není zdaleka ideální z pohledu statické elektřiny – používám ho primárně pro ochranu pracovní desky)

🛠️ Drobné nářadí

Při bastlení se hodí i sada drobného nářadí. Zde je pár tipů na některé kousky, které používám. Oblíbil jsem si malé šroubováky Narex Micro Line. Jsou velmi příjemné do ruky a líbí se mi, že mají barevný systém „čepiček“, takže je na první pohled vidět, zda je to plochý šroubovák, PH, PZ atd. Po jednom se dají často koupit i v hobby marketech. Často odizolovávám a stříhám různé drobné vodiče, na to jsem si našel víceúčelové kleštičky na kabely 20-30 AWG. Dále potřebuji často zaštipovat nožičky součástek, na to používám nejobyčenější kleštičky za pár korun, až se otupí, jednoduše je měním za další. Podobně to mám s pinzetami, tam také žádného favorita zatím nemám. Mohou se hodit i všemožné další kleštičky, například kulaté – Pájeníčko má výběr levných kleštiček.

Tento seznam plánuji postupně doplňovat a vylepšovat.
